離子污染物的測試方法

2023-12-15
18478 作者: NTEK北測檢測集團官網
本文關鍵詞:
什么是線路板離子污染物?
離子污染物是指產品表面未被清洗掉的殘留物質,它在潮濕環境中會電離為帶有正負電荷的可自由移動的導電離子,對線路板的品質造成風險。
線路板離子污染物來源
離子污染物主要來源于生產制程酸洗、焊接后的助焊劑殘留、清洗劑、大氣中的污染以及人為的原因引入的殘留物。

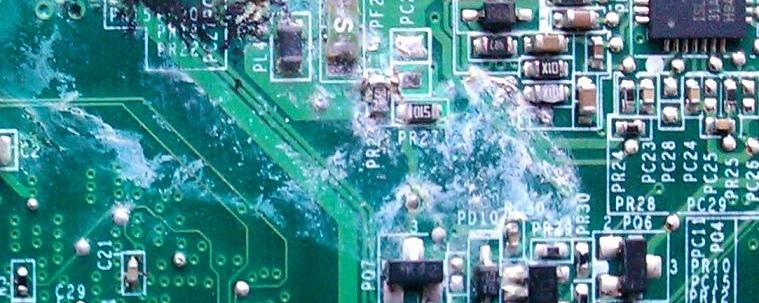

線路板離子污染物來源

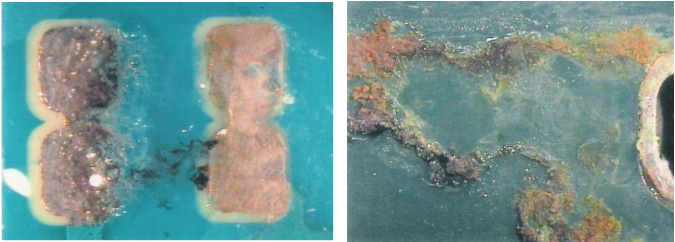

線路板污染物的危害

離子污染物在環境潮濕時,會迅速降低產品表面的絕緣阻抗,這些污染殘留物的超標存在極易引起腐蝕、漏電、短路、電遷移和電故障等失效現象。

線路板污染物的危害


離子污染測試分類
離子污染度測試分為總離子污染度測試(氯化鈉當量法)和單個離子含量測試(離子色譜法),通常總離子污染度表示是電路板表面的清潔度程度,而無法定義到具體離子的種類,而離子色譜分析可以精準的分析出電路板表面殘留物的種類的數量。

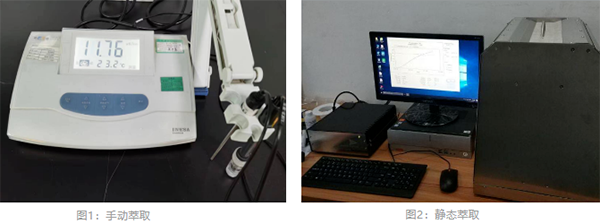

IPC-TM-650 2.3.25D 通過溶劑萃取物的電阻率(ROSE)檢測和測量可電離的表面污染物
溶液中導電離子的量可以簡單的用溶液的電導率來表示,根據已知量的氯化鈉在萃取液中的電導率可以簡單的給出未知導電離子含量,用電導率測試儀溶液的電阻率,結果輸出方式是用每平方厘米表面積上的氯化鈉當量來表示。

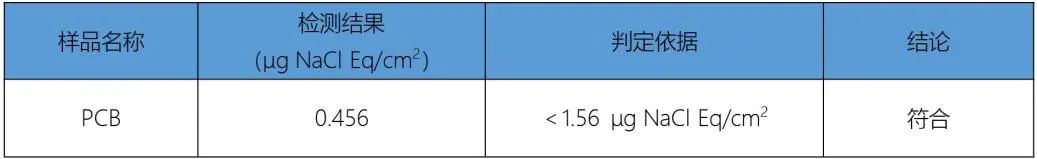

檢測結果

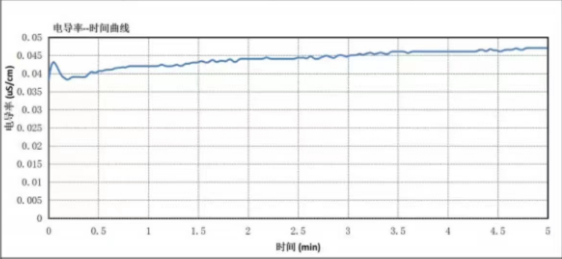

靜態萃取曲線

靜態萃取曲線

IPC-TM-650 2.3 28B 電路板的離子分析,離子色譜法

離子色譜分析是根據混合物中組分離子在流動相和固定相間分配系數的差別,當離子在兩相間做相對移動時,各離子在兩相間進行多次分配從而使各組分離子得到分離,其過程的本質是待分離混合離子在固定相和流動相之間分配平衡的工程,然后再用電導或紫外檢測器對分離出來的離子進行定性檢測,在結合色譜進行定量分析。

IPC-TM-650 2.3 28B 電路板的離子分析

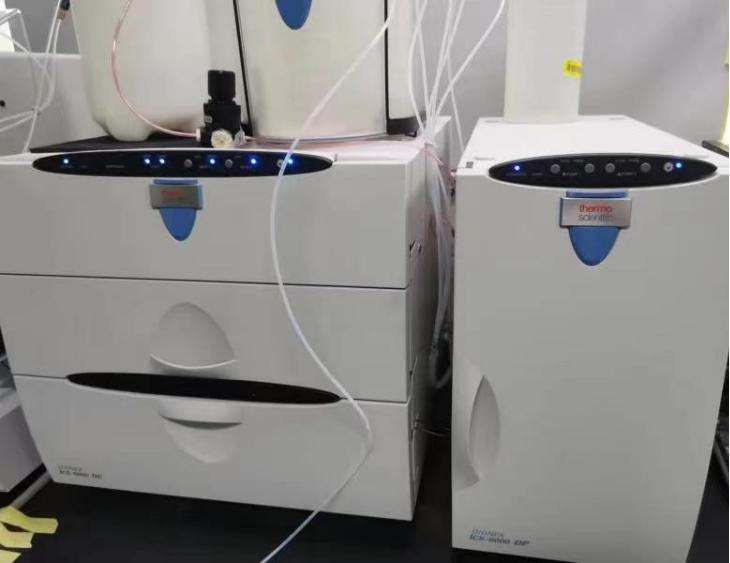

IC離子色譜儀

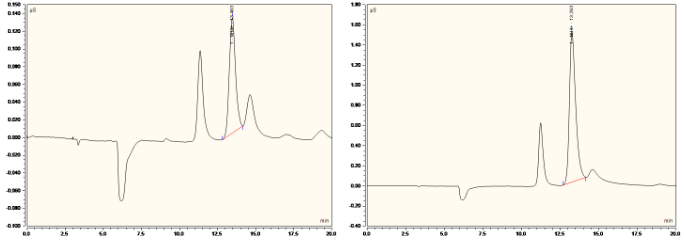

測試曲線


離子色譜分析測試流程

離子色譜分析測試流程

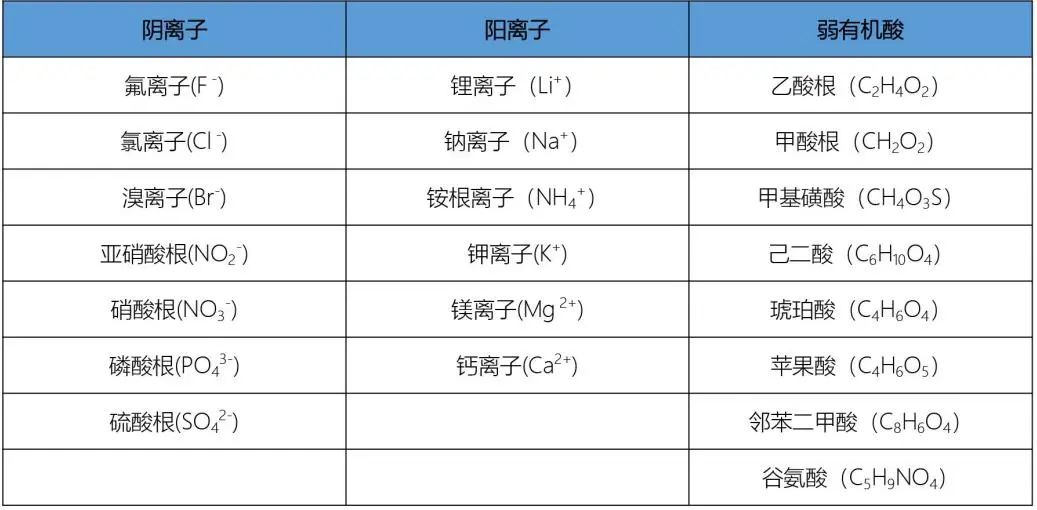

離子種類

離子種類
