服務(wù)熱線
400-800-6106

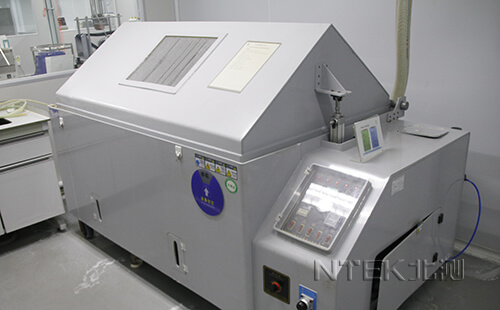

鹽霧測試是一種主要利用鹽霧試驗設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗。它分為二大類，一類為天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。人工模擬鹽霧環(huán)境試驗是利用一種具有一定容積空間的試驗設(shè)備——鹽霧試驗箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來對產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產(chǎn)品進(jìn)行鹽霧試驗，得出結(jié)果的時間也大大縮短。
(1) 中性鹽霧試驗（NSS試驗）
是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6～7）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm2.h之間。
?
?(2) 醋酸鹽霧試驗（ASS試驗）
是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。
?
?(3) 銅鹽加速醋酸鹽霧試驗（CASS試驗）
是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的8倍。
?
?(4) 交變鹽霧試驗
是一種綜合鹽霧試驗，它實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無變化。
測試項目：鹽霧試驗 Salt mist Test?
參考標(biāo)準(zhǔn)：IEC60068-2-11(GB/T2423.17),ISO 4628.3, ASTM B117 , JIS-Z2371...
常見測試參數(shù)：
鹽霧可以分為三類：
中性鹽霧試驗(NSS實驗)（溶液:PH值調(diào)在中性范圍（6.5～7.2），試驗溫度均取35℃）
醋酸鹽霧試驗（ASS實驗）（溶液：加入一些冰醋酸，PH值降為3左右）
銅鹽加速醋酸鹽霧試驗（CASS實驗）（試驗溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅）
測試時間: 16H(最少)
GB/T 2423.17; IEC 60068-2-11; GB/T 10125; ISO 9227; ASTM B 117;
GB.T 2423.18; IEC 60068-2-52; ASTM B 368; MIL-STD-202; EIA-364-26
微信公眾號
微信咨詢
信息提交成功
